Публикация: 08.02.2022

BIM-моделирование позволяет современному строительству делать гораздо более сложные проекты, но при этом растет количество элементов в проекте и чертежах. Все эти возможности порождают новые проблемы и требуют новых решений. Одно из основных — Navisworks.

Итак, что такое Navisworks?

Прежде всего, он используется в основном в строительной отрасли, в которой мы работаем. В этой программе пользователи могут создавать простую и легкую 3D-модель, просматривать ее быстрее, чем в любом другом программном обеспечении BIM, с набором полезных инструментов, которые могут помочь выделить моменты, которые вам нужны. Есть возможность создавать заблокированные виды с комментариями, пометками и даже измерениями.

Navisworks может открывать более 60 типов файлов и управлять ими. Некоторые файлы САПР можно экспортировать напрямую в файл формата Navisworks, другие САПР можно преобразовать в IFC или другие популярные форматы, доступные в большинстве «строительных» программ.

На официальном сайте можно найти три версии программы — Freedom, Simulate и Manage.

Autodesk Navisworks Manage

Autodesk Navisworks Manage предоставляет все инструменты, необходимые для бесперебойной работы ваших строительных проектов. Navisworks Manage сочетает в себе мощную визуализацию всех типов моделей, точное копирование проектов, 5D-графическое моделирование строительства и обнаружение пересечений. Это позволяет всем, кто работает над проектом, использовать одни и те же данные при создании 3D-моделей, их просмотре или проверке.

Autodesk Navisworks Simulate

Эта версия позволяет создавать точные копии проектов, а также моделировать 5D-графики предстоящих строительных работ.

Это решение для экспертизы архитектурно-строительных проектов, позволяющее полностью контролировать результаты. Он проверяет модели и данные всех участников процесса проектирования.

Autodesk Navisworks Freedom

Глядя на название версии, можно понять, что она бесплатная. Это дает подписчикам возможность просматривать проект, созданный в Revit или других программах для рисования. Кроме того, это помогает создавать файлы NWD, которые более оптимизированы и проще, чем файлы CAD.

Самая полезная и важная функция версии Freedom — просмотр файлов NWD. Также, хорошо подойдет заказчику, которому не нужно проверять модель на наличие пересечений, а просто осмотреть финальную роботу.

Расширение файлов

Вы читали выше, про файлы NWD. Как и другое программное обеспечение, Navisworks также имеет свои типы файлов:

NWC (Navisworks Cache File) — этот формат содержит кэшированные файлы преобразованной модели. С помощью экспортеров Navisworks пользователи могут создать этот кэшированный файл и сохранить его в формате NWF или NWD.

NWD (Navisworks Document) — этот формат содержит всю информацию, необходимую для просмотра и редактирования модели. Есть модели из проекта, сохраненные виды со всеми метками, и все они сохранены в один файл. Обычно инженеры и BIM-менеджеры называют это «публикацией файла Navisworks».

Главное преимущество этого формата в том, что его может просматривать любой желающий даже с программой Freedom, поэтому он идеально создан для заказчиков и подрядчиков, с которыми вы работаете.

NWF (Navisworks File Set) — содержит ссылки на файлы NWC и объединяет все модели в один файл. Он используется инженерами для координации модели и обновления ссылок после исправления, так как все изменения будут обновлены при следующем открытии файла.

Преимущества Navisworks

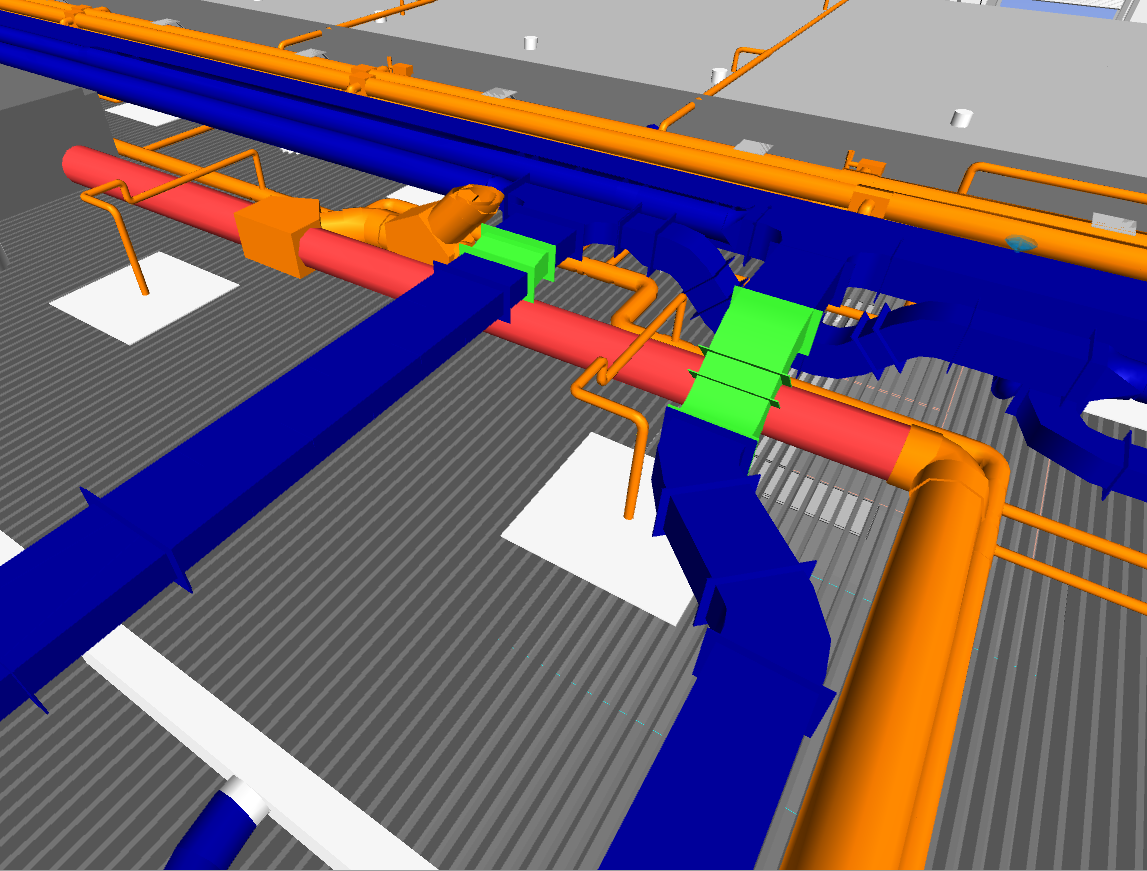

Самой большой особенностью Navisworks является обнаружение конфликтов. Может быть, это главная причина, почему эта программа так важна. Но какие еще преимущества она имеет?

Во-первых, Navisworks создает “легкую” модель, поэтому вы можете открыть полный проект и просто пройтись по нему, чтобы увидеть, как ваше здание выглядит внутри.

Во-вторых, вы можете настроить элементы, которые вам нужно проверить, в соответствии с информацией, преобразованной из BIM-модели. Тип или даже один элемент, который вам нужен. Также вы можете создавать наборы элементов, ссылок и моделей, которые вам нужны. Дальше программа все сделает за вас. И, конечно же, вы также можете проверять пересечения внутри одного компонента (самопересечения).

В-третьих, это программное обеспечение позволяет не только видеть коллизии в динамическом режиме, но и генерировать отчет в формате XML, HTML или в текстовом виде - TXT. Каждому найденному столкновению можно задать статус, добавить произвольный текстовый комментарий — все это отображается в отчете вместе с геометрическими параметрами столкновения. Кроме того, в HTML-отчет вставляются иллюстративные виды модели в месте столкновения.



В-четвертых, Navisworks оснащен Collaboration Toolkit с широкими возможностями для обмена необходимой информацией с другими членами команды. Для этого существует целая вкладка «обзор», в которой есть текст и функции рисования, размеры и теги.

D:\Work Dropbox\Vlad Patsamai\Additional tasks\Articles\Navisworks\Screenshot_9.png

Поскольку Karno Energy является аутсорсинговой компанией, которая работает в BIM с командами по всему миру, мы должны разрешать пересечения в 3D-модели. Некоторые из них можно найти во время моделирования, но большую часть просто так не увидишь. По этой причине мы используем Autodesk Navisworks. Это помогает нам выполнять работу быстрее и повысить качество конечной модели.
